Was ist die Schaltungsstruktur des LED-Streifens?

Die Schaltungsstruktur herkömmlicher LED-Streifen ist Reihen- und Parallelschaltung. Beispielsweise besteht der LED-Streifen mit 12-V-Stromversorgung aus drei LEDs und einem Patch-Widerstand in Reihe, um eine Gruppe von Paketschaltungen zu bilden. Und jeder LED-Streifen besteht aus 10 Gruppen von parallel kombinierten Gruppierungsschaltungen. Die Vorteile des Entwerfens von Schaltungsstrukturen auf diese Weise sind:

1. Die Verwendung von Widerstandsteilspannung kann effektiv sicherstellen, dass LED unter der angegebenen Nennspannung arbeiten, nicht weil die Eingangsspannung die Nennspannung von LED überschreitet und die Lebensdauer von LED verkürzt.

2. Parallel-Shunt, durch die Parallelschaltung kann die Auswirkung des Nenneingangsstroms auf jede LED-Gruppe effektiv reduziert werden, sodass die LED in einem Strombereich stabil sein kann, um die Lebensdauer der LED erheblich zu verbessern.

3. Parallele Konstantspannung, da jede LED-Gruppe in paralleler Struktur ist, daher wirkt sich das Schneiden oder Erweitern einer Gruppe nicht auf die normale Verwendung anderer Gruppen aus, kann effektiv Installationskosten sparen und keine Verschwendung verursachen.

Was ist die physikalische Struktur des LED-Streifens?

LED-Streifen können je nach Breite in 6 mm / 8 mm / 10 mm / 12 mm und andere 4 Arten unterteilt werden.

Je nach LED-Größe gibt es sechs Typen: 0603, 0805, 1206, 1210, 5050 und 5060.

Was ist also die physische Struktur jedes LED-Streifens?

Nehmen Sie auch den herkömmlichen LED-Streifen als Beispiel, um seinen physikalischen Aufbau zu veranschaulichen. Der Abstand der LED-Streifen sollte nach der spezifischen Länge der LED-Streifen, der Anzahl der LEDs und den Schnittpositionen aufgeteilt werden. Daher wird unabhängig von der Art des LED-Streifens das Layout seiner physischen Struktur nach der folgenden Formel berechnet:

(Die Länge des LED-Streifens - Breite der Scherposition X Anzahl der Scherungen) / Anzahl der LED = LED-Abstand.

LED-Abstand /2= Chipwiderstand und LED-Abstand

Anzahl LED /3= Anzahl Chipwiderstand

Die Padbreite und der Abstand des LED-Streifens, nach was zu bestimmen?

Die Pad-Breite und der Abstand dieses LED-Streifens wird gemäß der verwendeten LED-Größenspezifikation bestimmt.

Wenn es 0603 ist, wird die Padbreite proportional zu 0603 bestimmt.

Wenn die Größe 0805, 1206, 1210 und andere Spezifikationen ist, kann die Pad-Breite 0805-Spezifikationen sein, kann auch 1206-Spezifikationen sein, die spezifische Verwendung, wie viel kann entsprechend der Leistung des LED-Streifens und der Leistung des Widerstands bestimmt werden .

5050- und 5060-Größe des LED-Streifens, die Pad-Breite muss mit den 1206-Spezifikationen übereinstimmen, da die 5050- und 5060-Spezifikationen der LED-Lampengürtelleistung relativ groß sind, sodass Anforderungen an die Größe des Pads und die Leistung des Widerstands gestellt werden.

LED-Streifen aufgrund der Verwendung unterschiedlicher Wege und Orte, die Verwendung der Schaltungsstruktur und der physikalischen Struktur ist ebenfalls unterschiedlich.

Um einen angemessenen LED-Streifen für Kunden zu entwerfen, müssen Designer die Kundenbedürfnisse aufmerksam anhören und aufzeichnen und auch einige unangemessene Designanforderungen der Kunden rechtzeitig korrigieren. Auf diese Weise können wir Kunden den am besten geeigneten LED-Lichtgürtel anbieten.

Der folgende LED-Streifen als Beispiel, um zu erklären, wie man LED-Streifen für Kunden maßschneidert.

Wie werden die Versorgungsspannung und die Schaltungsstruktur des LED-Streifens entworfen?

Herkömmlicher LED-Streifen ist die Verwendung einer 12-V-DC-Spannungsversorgung. Für einige Kunden mit besonderen Anforderungen, wie kann die Versorgungsspannung des LED-Streifens den Anforderungen entsprechend ausgelegt werden?

Dies erfordert, dass Designer zunächst den Betriebsspannungsbereich jeder LED-Farbe verstehen und dann entsprechend der Betriebsspannung verschiedener LED-Farben die Struktur des LED-Streifens angemessen anpassen und schließlich die von den Kunden geforderte Versorgungsspannung erreichen.

Im Folgenden finden Sie eine Liste des normalen Farb-LED-Chip-Treiberspannungsbereichs:

Rot: 1,8 ~ 2,2 V

Gelb: 1,8 ~ 2,3 V

Blau: 3,2 ~ 3,4 V

Grün: 3,2 ~ 3,5 V

Weiß: 3,0 ~ 3,4 V

Mit diesem Spannungsbereich kann der Designer die Schaltungsstruktur des LED-Streifens gemäß den vom Kunden bereitgestellten Spannungsspezifikationen entwerfen, um die spezifischen Spannungsanforderungen zu erfüllen.

Die allgemeine Schaltungsstruktur besteht aus 3 LEDs + 1 Chip-Widerstandsreihe in einer Gruppe von Gruppierungsschaltungen und anderen Gruppen von Gruppierungsschaltungen zusammen und kombiniert, um eine Gruppe von Gesamt-LED-Streifenreihen und Parallelschaltungen zu synthetisieren.

Gemäß der aktuellen herkömmlichen LED-Chip-Treiberspannung beträgt die Versorgungsspannung dieser Struktur fast 12 V. Liegt die vom Kunden geforderte Spannung unter 12V, so sollte 2 LEDs + 1 Chip-Widerstandsstruktur in Betracht gezogen werden. Wenn die vom Kunden benötigte Spannung sehr niedrig ist, besteht die einzige Möglichkeit darin, den vollständigen Parallelmodus zu verwenden (der Nachteil dieses Modus ist, dass der Strom instabil ist und die LED leicht durchbrennt). Oder eine LED, die zu einem Widerstand passt (versuchen Sie, dies nicht zu verwenden, da der Widerstand zu viel nutzlose Energie aufnimmt, ist nicht förderlich für die Energieeinsparung).

Wie gestaltet man den Abstand des LED-Streifens?

Wenn die vom Kunden benötigte Länge des LED-Streifens bestimmt wurde, wurde auch die Anzahl der LED-Partikel bestimmt. Verteilen Sie dann die LED entsprechend der Schaltungsstruktur des LED-Streifens gleichmäßig, und der berechnete Abstand ist der tatsächliche Abstand der LED.

Zum Beispiel: Die Länge des LED-Lampengürtels beträgt 450 mm, die Anzahl der LEDs beträgt 36 und die Schaltungsstruktur von 3 LEDs + 1 Widerstand wird übernommen, dann beträgt der Abstand der LEDs:

(450/(36/3))/3=125mm

Die Berechnungsformel lautet: (Gesamtlänge/Anzahl der Sets)/3=LED-Abstand (Scherenbreite und Scherenanzahl eingeschlossen)

Wie gestaltet man die Leistung von LED-Streifen?

Wenn der Kunde die Leistung des LED-Streifens angeben möchte, berechnet der Designer die Größe und Partikelanzahl des LED-Streifens basierend auf der vom Kunden bereitgestellten Nennleistung und der Nennleistung und Versorgungsspannung jeder LED.

Nehmen Sie als Beispiel den herkömmlichen LED-Streifen. Wenn der Kunde 1,8 W Leistung pro Meter des LED-Streifens benötigt und die LED eine 1210-Spezifikation und eine 12-V-Stromversorgung benötigt, wird die Partikelanzahl der LED wie folgt berechnet:

1. LED-Streifenleistung pro Gruppe: 12 V x 20 mA = 0,24 W2,

2. Die Gesamtzahl der Gruppen des LED-Streifens: 1,8 W/0,24 W = 7,5 Gruppen/m

3. LED-Partikelzahl: 7,5 x 3 = 22,5 Stück / Meter (wenn die Reihen- und Parallelschaltungsstruktur von 3 LEDs + 1 Chipwiderstand verwendet wird)

7,5 x 2 = 15 Stück / Meter (wenn die Reihen- und Parallelschaltungsstruktur von 2 LEDs + 1 Chipwiderstand verwendet wird). Offensichtlich sind diese Zahl und die LED-Partikelzahl unvernünftig.

Wie gestaltet man die Struktur des LED-Streifens, um diesen Leistungsbedarf zu decken?

Die Methode ist wie folgt:

Spannung reduzieren: Wenn die Spannung jeder Gruppe von LED-Streifen auf 10 V reduziert wird, beträgt die Leistung jeder Gruppe von LED-Streifen 10 x 20 mA = 0,2 W. Die Gesamtzahl der LED-Streifen beträgt jedoch: (1,8-0,2)/0,2 = 8 Gruppen, und die Anzahl der LED-Partikel beträgt: 8 x 3 = 24 Stück/Meter.

(Jeder Meter des LED-Streifeneingangs muss eine 20-Ohm-, 1/4-W-Widerstandsposition entwerfen, wobei der Widerstand für die Spannungsverteilung verwendet wird, um 0,2 W Leistung zu belegen.)

LED-Streifen werden normalerweise in flexible LED-Streifen und starre LED-Streifen unterteilt.

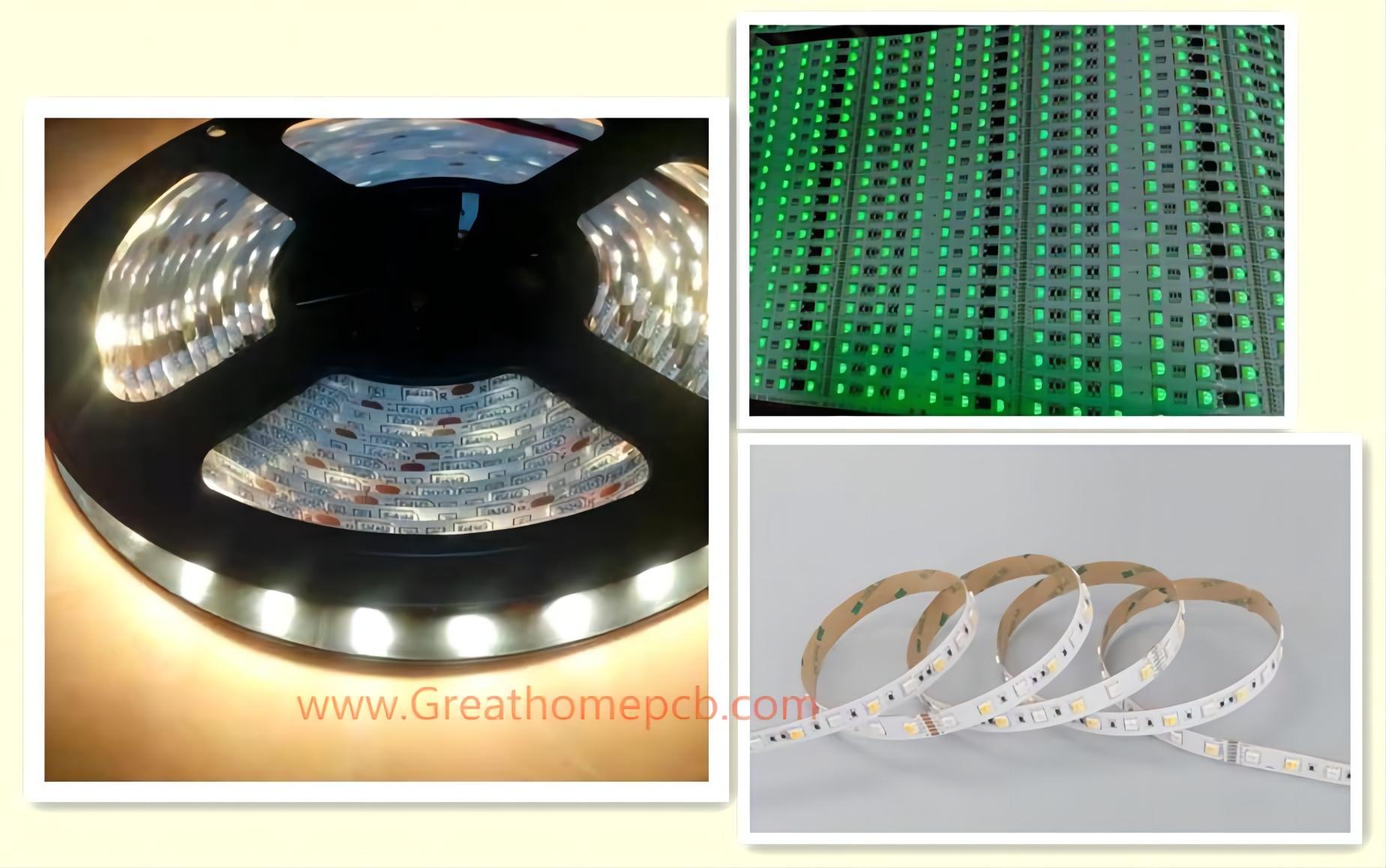

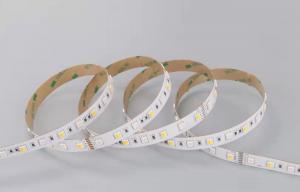

Flexibler LED-Streifen, auch bekannt als LED Light Bar. Flexibler LED-Streifen bezieht sich auf das Schweißen von LED-Leuchten usw. auf flexible Strip-Leiterplatten mit einer speziellen Verarbeitungstechnologie wie SMT und das anschließende Anschließen der Stromversorgung, um Licht zu emittieren.

Der flexible LED-Streifen besteht aus flexibler Leiterplatte (FPC-Leiterplatte), LED, Chip-Widerstand, wasserdichtem Silikon und Verbindungsklemmenmaterialien, und das 3M-Klebepapier wird zur einfachen Installation auf die Unterseite geklebt.

Der flexible LED-Streifen kann je nach Verwendungszweck beliebig zugeschnitten oder verlängert werden, ohne das Licht zu beeinträchtigen. FPC-Leiterplattenmaterial ist weich, kann beliebig gebogen, gefaltet, gewickelt, bewegt und im dreidimensionalen Raum erweitert werden, ohne zu brechen. Der flexible LED-Streifen eignet sich für den Einsatz an unregelmäßigen Stellen und engen Räumen. Aufgrund der Flexibilität und ultradünnen Eigenschaften von FPC-Leiterplatten (übliche Dicke beträgt 0,15-0,20 mm) hat sie einen breiteren Anwendungsbereich.

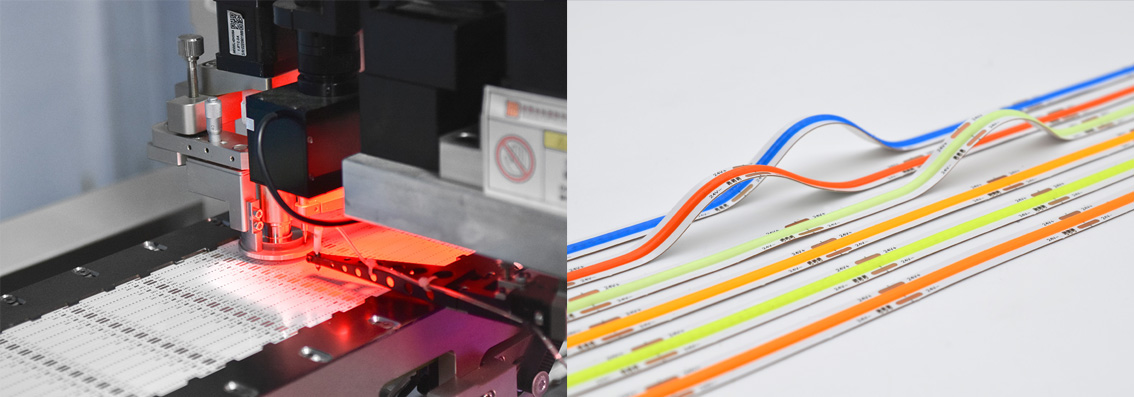

COB Light Bar (Chips on Board Light Bar) bezieht sich auf die flexible Leiterplatte, auf der LED-Chips direkt verpackt sind. COB Light Bar ist eine LED-Lichtleiste, die LED-Chips auf der flexiblen Leiterplatte einkapselt.

Die meisten LED-Chips sind invertierte Chips, die als linearer fester Kristall auf der flexiblen Leiterplatte platziert werden. Dann wird eine Schicht Verpackungskleber, gemischt mit fluoreszierendem Pulver, auf die Oberfläche des LED-Chips aufgetragen, und das 3M-Klebepapier wird zur einfachen Installation auf die Unterseite geklebt. Es sieht aus wie ein Streifen Ramen, der an der flexiblen Leiterplatte haftet. Das vom LED-Chip im verpackten Kolloid emittierte Licht emittiert Licht unterschiedlicher Farben und Farbtemperaturen gleichmäßig durch Brechung, Reflexion und Wechselwirkung mit Phosphorpulver.

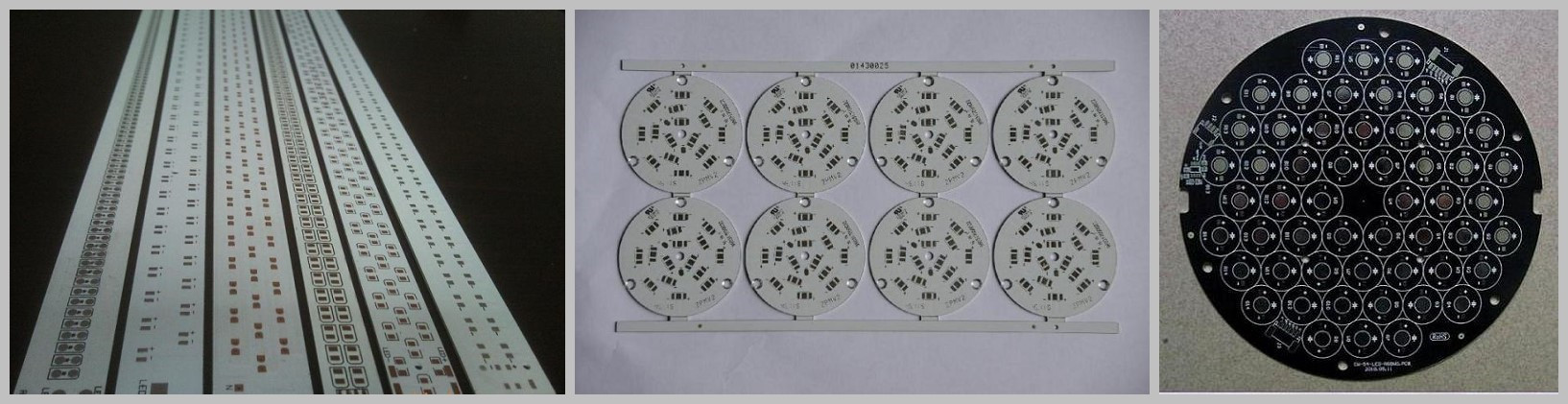

Starrer LED-Streifen , starrer LED-Streifen bezieht sich auf das Schweißen von LED-Leuchten usw.

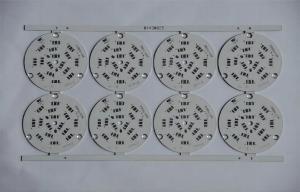

Je nach Anwendungsszenario gehören zu den üblicherweise verwendeten Materialien für starre Leiterplatten FR-4, Aluminiumbasis.

Entsprechend den Anforderungen der Anwendungsszenarien beträgt die allgemeine Dicke der FR-4- oder Aluminiumbasis 0,60 mm bis 1,60 mm und die übliche Dicke 1,60 mm.

Der starre LED-Streifen besteht aus FR-4-PCB oder Aluminium-Basis-PCB, LED, Chip-Widerstand und Verbindungsklemmenmaterialien.

Der Vorteil des starren Lampenstreifens besteht darin, dass er einfach zu befestigen, bequem zu verarbeiten und zu installieren ist. Der Nachteil ist, dass es nicht beliebig gebogen werden kann und nicht für unregelmäßige Stellen geeignet ist.

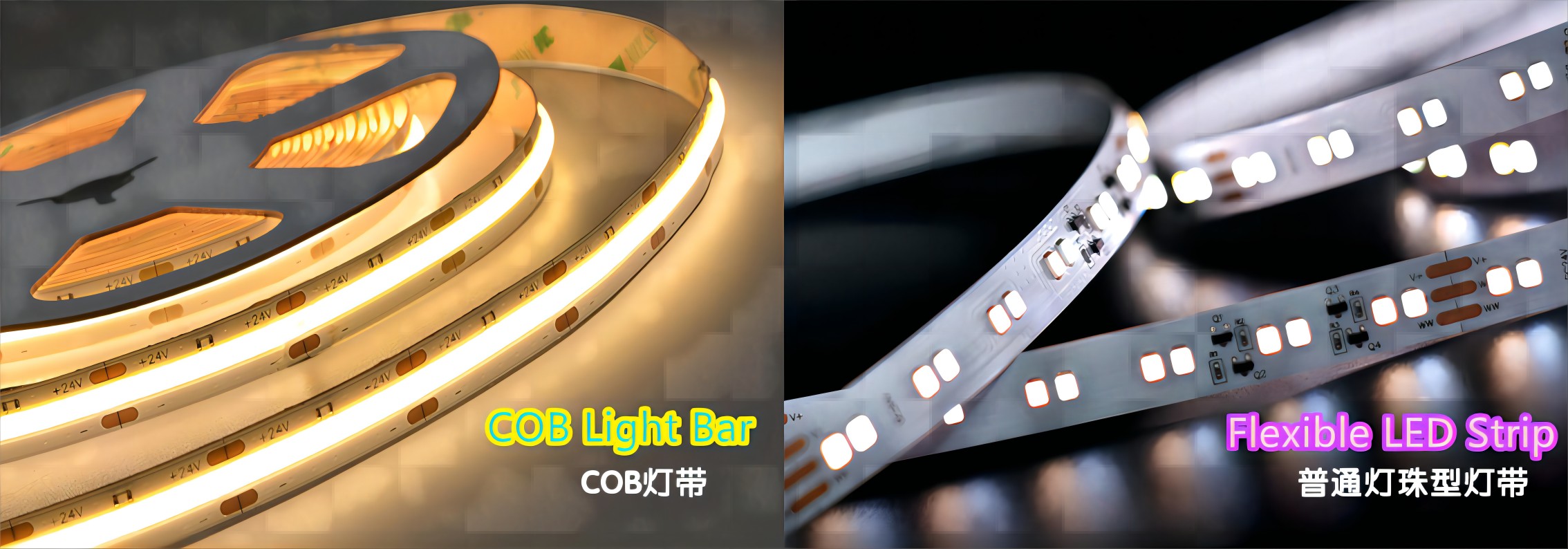

Unterschiede zwischen COB Light Bar und LED Strip:

1. Aufgrund der strukturellen Eigenschaften von COB Light Bar ist die lumineszierende Oberfläche ein lineares Kolloid. Andererseits besteht der übliche LED-Streifen aus LED-Chips, die einzeln auf die flexible Leiterplatte geschweißt werden. Daher ist das von COB-Lichtleisten emittierte Licht ohne Lichtfleck viel gleichmäßiger und linearer.

2. Der COB-LED-Chip wird direkt auf der flexiblen Leiterplatte verfestigt, und die Wärme vom LED-Chip kann schnell auf die flexible Leiterplatte übertragen werden. Daher ist die Chip-Wärmeableitungsgeschwindigkeit von COB-Lichtleisten schneller als die von LED-LED-Streifen, und der Lichtabfall von COB-Lichtleisten ist geringer und die Lebensdauer ist länger.

3. Der Leuchtwinkel der Leuchtfläche des COB Light Bar kann 180° erreichen.

Hauptmerkmale und Vorteile der COB-Lichtleiste und des flexiblen LED-Streifens:

1. Flexibel, kann so lockig wie Draht sein.

2. Es kann beliebig geschnitten und verlängert werden, hat keinen Einfluss auf die Funktion.

3. LED und Schaltung sind vollständig mit flexiblem Kunststoff bedeckt, gute Isolierung, wasserdichte Leistung, sicherer Gebrauch.

4. Starke Wetterbeständigkeit.

5. Nicht leicht zu brechen, lange Lebensdauer.

6. Einfach zu erstellende Grafiken, Texte und andere Modellierungen.

Anwendungsbereiche für COB-Lichtleisten und flexible LED-Streifen:

• Heimdekoration (Treppenbeleuchtung, Flurbeleuchtung, Beleuchtungsdekoration, Kantenhakendekoration).
• Wegweiser und Außenwandumrissdekoration, hinterleuchtete Werbetafelbeleuchtung, Werbeschilder usw.
• Alle Arten von Gebäuden, Geschäftsgebäuden, Pavillons, Brücken, Parkplätzen und anderen Umrissen, Gebäudebeleuchtungsdekoration, alle Arten von Innen- und Außenbeleuchtungsprojekten.
• Festivaldekoration, Kulisse für Aktivitätsorte, Dekoration von Ausstellungsorten, Dekoration von Ausstellungshallen, Vitrinen, Fenster, Requisiten und andere Anwendungen dekorativer Beleuchtung.
• Autobeleuchtung, Atmosphärendekoration im Autoinnenraum.
• Dekorationsbeleuchtung für Hotels, Bars, KTV, Bühnenbeleuchtung, Nachtclubs und andere High-End-Unterhaltungsorte.
