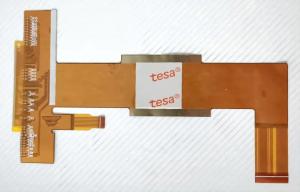

Welche Arten von Flex-PCBs gibt es?

Es stehen zahlreiche, unterschiedliche Strukturen zur Verfügung. Die gebräuchlicheren sind unten definiert:

Einseitiges flexibles (IPC-6013 Typ 1) Coverlay (Polyimid + Kleber), das auf einen kleberlosen einseitigen FPC-Kern geklebt ist. Mit oder ohne Versteifungen.

Doppelseitige Flexfolie (IPC-6013 Typ 2) Deckschicht, die auf beiden Seiten eines klebstofffreien doppelseitigen FPC-Kerns (zwei leitfähige Schichten) mit plattierten Durchgangslöchern geklebt ist. Mit oder ohne Versteifungen.

Mehrschichtige flexible (IPC-6013 Typ 3) Deckschicht, die auf beiden Seiten einer klebstofffreien Konstruktion geklebt ist, die drei oder mehr leitende Schichten mit plattierten Durchgangslöchern enthält. Mit oder ohne Versteifung.

Unsere derzeitige Fertigungskapazität für mehrschichtige flexible Leiterplatten beträgt bis zu 12 Schichten.

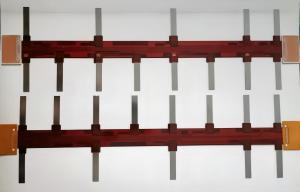

Was ist eine flexible Leiterplatte?

FPC ist ein Akronym für Flexible Printed Circuit, auch Flex genannt (auch Softboard, FPC-Board genannt), dh eine flexible Leiterplatte. Es ist eine Art Leiterplatte mit ausgezeichneter Flexibilität.

FPC ist eine faltbare Leiterplatte, die eine Schaltung auf einer Kupferfolie mit PET oder PI als Basismaterial bildet, die leicht und dünn, hochdicht, hochflexibel, biegbar und faltbar ist und Vorteile gegenüber anderen Arten von Leiterplatten bietet nicht haben. Es kann eine Vielzahl von aktiven und passiven Komponenten und Zubehör ordnungsgemäß tragen. Durch entsprechendes Montagedesign ist es weit verbreitet, wenn die Module des elektronischen Produkts miteinander verbunden werden.

Verglichen mit herkömmlicher Verbindungstechnologie können flexible FPC-Leiterplatten Millionen von Biegevorgängen standhalten, sind einfach zu installieren und haben eine gute Wärmeableitung, die vom Markt bevorzugt wird.

Die FPC-Leiterplatte kann die gesamte Verdrahtungsarbeit auf einer Maschine abschließen, die je nach Platzbedarf beliebig erweitert und bewegt werden kann, das Verdrahtungsvolumen reduziert, die Integration von Komponentenmontage und Kabelverbindung realisiert und elektronische Produkte kleiner macht. leichter und dünner.

Vorteile flexibler Leiterplatten

Flexible Leiterplatten sind gedruckte Schaltungen aus flexiblen isolierenden Substraten und haben viele Vorteile, die starre Leiterplatten nicht haben:

1. Es kann frei gebogen, gewickelt und gefaltet werden, kann gemäß den Anforderungen des Raumlayouts beliebig angeordnet und im dreidimensionalen Raum bewegt und erweitert werden, um die Integration von Komponentenmontage und Drahtverbindung zu erreichen;

2. Die Verwendung von FPC-Platinen kann das Volumen und Gewicht elektronischer Produkte erheblich reduzieren, was für die Entwicklung elektronischer Produkte in Richtung hoher Dichte, Miniaturisierung und hoher Zuverlässigkeit geeignet ist. Daher ist FPC in der Luft- und Raumfahrt, im Militär, in der Mobilkommunikation, in Laptops, Computerperipheriegeräten, PDAs, Digitalkameras und anderen Bereichen oder Produkten weit verbreitet.

3. Flexible Leiterplatten haben auch die Vorteile einer guten Wärmeableitung und Lötbarkeit, einfacher Montage und niedriger Gesamtkosten usw. Das Design der starr-flexiblen Leiterplatte gleicht auch den leichten Mangel des flexiblen Substrats in der Belastbarkeit der Komponenten aus a gewissem Umfang.

Wie entwirft man eine flexible Leiterplatte?

Beim Entwerfen einer flexiblen Schaltung ist es wichtig, die spezifische Anwendung der flexiblen Leiterplatte zu verstehen. Kann es in einer statischen oder dynamischen Umgebung verwendet werden?

Wenn die FPC-Platine in einer statischen Umgebung mit wenig Bewegung platziert werden soll, muss das Schaltungsdesign über eine entsprechende Flexibilität verfügen, damit es einfach in das Produkt eingebaut werden kann. Oder wenn das Board in einer dynamischen Umgebung platziert werden soll (in der sich das Board ständig hin und her biegt), muss die Flexibilität, um einer kontinuierlichen Bewegung standzuhalten, bei der Konstruktion berücksichtigt werden.

Im Gegensatz zu starren Leiterplatten gibt es bei flexiblen Leiterplatten viele Variationen, daher ist es sehr wichtig, detaillierte Fertigungszeichnungen zu haben, die das Design begleiten. Die Fertigungszeichnung sollte alle Details kennzeichnen, damit der Hersteller sie nicht ignorieren sollte. Das Schlimmste ist, den Hersteller sich um Ihre Anforderungen kümmern zu lassen. Flexible Schaltungen haben viele bewegliche Variablen, daher sind Details sehr wichtig.

Wie ist die Struktur und Zusammensetzung der flexiblen Leiterplatte?

1. CCL (Kupferkaschiertes Laminat)

CCL besteht aus drei Schichten Kupferfolie + Klebstoff + Substrat, und es gibt auch kein Klebesubstrat, dh Kupferfolie + Substrat zwei Schichten Kombination, sein Preis ist höher, geeignet für Biegelebensanforderungen von mehr als 100.000 Mal auf das Produkt.

A. Kupferfolie

Vom Material her kann es je nach Produktionsmethode in Elektrolyse-Depositions-Kupferfolie (ED-Kupferfolie) und Roll-Anneal-Kupferfolie (RA-Kupferfolie) unterteilt werden. In Bezug auf die Eigenschaften hat Roll Anneal Copper Foil bessere mechanische Eigenschaften, und die meisten von uns wählen Roll Anneal Copper Foil, wenn sie Produkte mit höheren Anforderungen an Flexibilität/Biegung herstellen.

Die Dicke der Kupferfolie wird im Allgemeinen in 1/3 oz, 1/2 oz, 1 oz, 2 oz und andere vier Typen unterteilt.

B. Substrat

Das Substrat ist in PI-Folie und PET-Folie unterteilt. Der Preis von PI ist höher, aber seine Feuerbeständigkeit ist besser, während der Preis von PET niedriger, aber nicht hitzebeständig ist. Wenn also geschweißt werden muss, werden fast ausschließlich PI-Materialien verwendet. Die Dicke des Substrats beträgt im Allgemeinen 1/2 mil, 1 mil, 2 mil.

C. Klebstoff

Es gibt zwei Arten von Klebstoffen: Acrylicf und Epoxy. Am häufigsten wird Epoxid verwendet, Dicke: 0,4-2 mil, Klebstoff mit einer Dicke von 0,7 mil wird üblicherweise verwendet.

2. Deckblatt

Coverlay besteht aus Substrat + Klebstoff, und sein Substrat ist PI und PET zwei Arten, Dicke: 0,5-1,4 mil.

3. Versteifung

1. Funktion :

Im lokalen Bereich von FPC, um das Schweißen von Teilen zu erleichtern, Hinzufügen von Versteifungen zum Installieren und Kompensieren der Dicke von FPC.

2. Material : PI/PET/FR-4/Stahl.
3. Kombinieren mit dem Weg : PSA (Pressure Sensitive Adhesive): Haftklebstoff (z. B. 3M-Serie) Thermal Set: Thermische Einstellung (Bindestärke, Lösungsmittelbeständigkeit, Hitzebeständigkeit, Potentialbeständigkeit usw.)

Was ist der Unterschied zwischen flexibler Leiterplatte, starrer Leiterplatte und starr-flexibler Leiterplatte?

Flexible Leiterplatten spielen eine wichtige Rolle im bleifreien Betrieb, aber sie sind derzeit teuer, aber sie senken langsam die Kosten. Generell sind flexible Leiterplatten tatsächlich teurer und kostspieliger als starre Leiterplatten. Bei der Herstellung von flexiblen Leiterplatten muss man in vielen Fällen damit rechnen, dass viele Parameter außerhalb des Toleranzbereichs liegen. Die Schwierigkeit bei der Herstellung flexibler Leiterplatten liegt in der Flexibilität der Materialien.

Die Starrflex-Platine hat gleichzeitig die Eigenschaften einer FPC-Platine und einer starren Leiterplatte. Daher kann es in einigen Produkten mit besonderen Anforderungen verwendet werden. Es hat sowohl einen bestimmten flexiblen Bereich als auch einen bestimmten starren Bereich, wodurch der Innenraum des Produkts eingespart werden kann. Es ist eine große Hilfe, um das Volumen des fertigen Produkts zu reduzieren und die Leistung des Produkts zu verbessern. Es wird häufig in Mobiltelefonen, Digitalkameras, gesunder Elektronik, intelligenter Kleidung usw. verwendet.

Es gibt jedoch viele Produktionsprozesse für die Starrflex-Leiterplatte, die Produktion ist schwierig, die Ausbeuterate ist gering und es werden mehr Materialien und Arbeitskraft verwendet. Daher ist sein Preis relativ teuer und der Produktionszyklus ist relativ lang.

Wie stellt man die flexible Leiterplatte her?

1 Schicht FPC PCB Herstellungsprozess:

2 Schichten FPC PCB Herstellungsprozess:

Herstellungsprozess für mehrschichtige FPC-Leiterplatten:

Ob es sich um 1-lagige FPC, 2-lagige FPC, mehrlagige FPC oder starr-flexible Leiterplatten handelt, wir werden den Herstellungsprozess (MI) jeder Leiterplatte gemäß den Anforderungen und Produkteigenschaften der Kunden erforschen und entwickeln und entwerfen (ODM). ' Anforderungen und IPC-Standards.

Es spielt keine Rolle, ob Ihre Design- oder Prozessspezifikationen nicht perfekt sind, unsere Ingenieure werden uns in der Konstruktionsphase vor der Fertigung vernünftige Vorschläge und Pläne unterbreiten, und wir werden zusammenarbeiten, um die beste Leistung und die besten PCB-Produkte zu erzielen.

Anwendung von flexiblen FPC-Leiterplatten

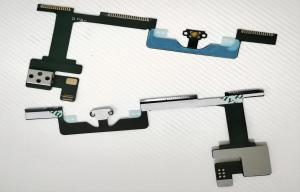

Flexible FPC-Leiterplatten machen einen großen Teil der Anwendungen in Smartphones aus, die die Anforderungen von Mobiltelefonbildschirmen, Batterien und Kameramodulen erfüllen können. In der 5G-Ära ist das Aufkommen von multifunktionalen Smartphone-Modulen, Hochfrequenzmodulen, Faltbildschirmen und miniaturisierten Modellen untrennbar mit der Verbindung von flexiblen FPC-Leiterplatten verbunden. Daher wird bei der Entwicklung von Smartphones auch die Menge an flexiblen FPC-Leiterplatten ständig verbessert.

Mit dem Entwicklungstrend der Miniaturisierung von Smart Terminals sind flexible FPC-Leiterplatten leicht und flexibel, was sie bei der Herstellung von Smart Wearables immer wichtiger macht. Als eines der Hauptmaterialien für intelligente tragbare Geräte haben flexible FPC-Leiterplatten einen breiten Marktentwicklungsraum. Es wird erwartet, dass es in Zukunft weiter steigen und ein Nutznießer der Entwicklung intelligenter tragbarer Geräte werden wird.

Neben Unterhaltungselektronikprodukten umfasst die Anwendung von flexiblen FPC-Leiterplatten auch viele Bereiche wie Automobile, medizinische Behandlung und industrielle Steuerung, und die Anwendungsaussichten sind sehr breit.
